מדריך לבחירת מכשיר בדיקה לכבלי תקשורת (LAN)

מבוא – למה חשוב מכשיר בדיקה לכבלי LAN?

תשתית רשת תקינה היא הבסיס לכל עסק מודרני. כאשר כבל תקשורת תקול, מהירות הרשת יורדת, חיבורים מתנתקים והפרודוקטיביות נפגעת. מכשיר בדיקה לכבלי LAN מאפשר לטכנאים ולמנהלי רשתות לאתר תקלות במהירות, לחסוך זמן יקר ולמנוע השבתות מיותרות.

בשוק קיימים סוגים רבים של מכשירי בדיקה, החל ממכשירים פשוטים ועד לאנליזרים מקצועיים ומתקדמים. הבחירה הנכונה תלויה בסוג הרשת, בתקציב ובדרישות הטכניות של הפרויקט. במדריך זה נסביר את כל מה שצריך לדעת כדי לבחור את המכשיר המתאים ביותר לצרכיכם.

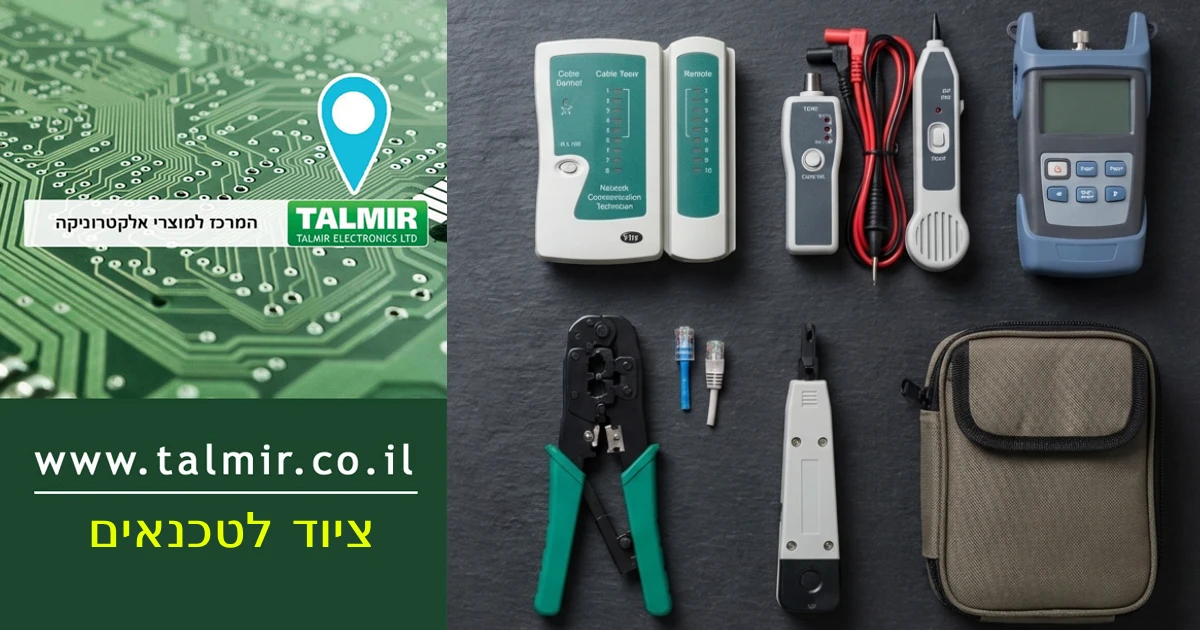

סוגי מכשירי בדיקה לכבלי תקשורת

1. בודק כבלים בסיסי (Cable Tester)

זהו המכשיר הפשוט והזול ביותר בקטגוריה. בודק כבלים בסיסי מאפשר לבדוק האם הכבל מחובר בצורה נכונה ואם קיים קצר חשמלי או חיווט שגוי. המכשיר מורכב בדרך כלל משתי יחידות – משדר ומקלט – ומאפשר בדיקה של כל זוג גידים בנפרד.

• יתרונות: מחיר נמוך, קל לשימוש, קומפקטי
• חסרונות: לא מספק מידע על איכות האות, לא מודד מהירות
• מתאים ל: טכנאים מתחילים, בדיקות שטח בסיסיות

2. מכשיר בדיקת רציפות (Continuity Tester)

מכשיר זה בודק האם קיים מעגל חשמלי רציף לאורך הכבל. הוא שימושי במיוחד לאיתור נתק בכבל או פגיעה פיזית בגיד. זהו כלי עזר חיוני בעת הנחת כבלים חדשים ובדיקת שלמותם.

3. אנליזר LAN (LAN Analyzer / Network Tester)

אנליזר LAN הוא מכשיר מתקדם המאפשר בדיקה מקיפה של כבל התקשורת. הוא מודד פרמטרים כגון הנחתה (Attenuation), רעשי NEXT ו-FEXT, עיכוב אות ועוד. מכשיר זה עונה על תקני ISO ו-TIA לבדיקת כבלים, ומספק דוחות מפורטים שניתן לשלוח ללקוחות.

• יתרונות: בדיקה מקיפה, תוצאות מדויקות, תמיכה בתקנים בינלאומיים
• חסרונות: יקר יחסית, דורש הכשרה
• מתאים ל: מתקיני תשתיות, בדיקות certification

4. מכשיר TDR (Time Domain Reflectometer)

מכשיר TDR הוא כלי מקצועי לאיתור מדויק של מיקום תקלה בכבל. הוא שולח פולס חשמלי לתוך הכבל ומודד את זמן החזרה שלו. כך ניתן לדעת בדיוק באיזה מרחק מהקצה קיימת הבעיה – קצר, נתק או אי-התאמת עכבה.

מכשיר זה חיוני במיוחד בכבלים ארוכים שקשה לנתק ולבדוק פיזית. הוא נפוץ מאוד בתחזוקת תשתיות גדולות ובפרויקטי בנייה.

5. מכשיר בדיקת PoE (Power over Ethernet Tester)

עם התפשטות מצלמות IP, טלפוני VoIP ונקודות גישה אלחוטיות, הפך בודק PoE לכלי הכרחי. מכשיר זה בודק האם הספק החשמלי המסופק דרך הכבל תקין, מה מתח ההספק ומה מחלקת ה-PoE (802.3af, 802.3at, 802.3bt).

• יתרונות: חיוני לפתרון בעיות במכשירי PoE
• חסרונות: ייעודי לסוג זה של בדיקות בלבד
• מתאים ל: מתקיני מצלמות, VoIP ורשתות Wi-Fi ארגוניות

6. מכשיר רב-תכליתי (Multifunctional Network Tester)

מכשיר רב-תכליתי משלב בתוכו מספר פונקציות: בדיקת כבל, סריקת רשת, זיהוי VLAN, בדיקת PoE ואף מדידת מהירות. הוא הפתרון המועדף על טכנאים שעובדים בסביבות מגוונות ונדרשים לפתור בעיות שונות בכל יום.

פרמטרים עיקריים שיש לבדוק בכבל LAN

לפני שבוחרים מכשיר, חשוב להבין אילו פרמטרים הוא צריך למדוד. להלן הפרמטרים המרכזיים:

• Wire Map: בדיקת חיווט נכון של כל 8 הגידים
• אורך הכבל: מדידת אורך פיזי מדויק
• הנחתה (Attenuation): אובדן עוצמת האות לאורך הכבל
• NEXT (Near-End Crosstalk): הפרעות בין זוגות גידים בקצה הקרוב
• FEXT (Far-End Crosstalk): הפרעות בקצה הרחוק
• Return Loss: אובדן כתוצאה מהחזרת אות
• Propagation Delay: עיכוב מעבר האות בכבל
• Impedance: עכבת הכבל

כיצד לבחור את המכשיר הנכון?

הגדירו את צרכי השימוש

השאלה הראשונה שיש לשאול היא: לאיזה שימוש המכשיר מיועד? אם מדובר בבדיקות בסיסיות בבית או במשרד קטן, בודק כבלים פשוט יספיק. אם מדובר בהתקנות ארגוניות גדולות הדורשות אישורי certification, יש צורך באנליזר LAN מקצועי.

בדקו תאימות לתקנים

ודאו שהמכשיר תומך בתקנים הרלוונטיים: TIA-568, ISO/IEC 11801 ועוד. תאימות לתקנים חשובה במיוחד כאשר נדרש לספק ללקוח דוח בדיקה רשמי.

שקלו את סוג הכבל

האם אתם עובדים עם כבלי Cat5e, Cat6, Cat6A או Cat7? ודאו שהמכשיר תומך בקטגוריות הכבל שאיתן אתם עובדים. מכשירים מתקדמים יותר תומכים גם בכבלי Cat8 לסביבות מהירות גבוהות.

בחנו את ממשק המשתמש

מכשיר עם מסך צבעוני, תפריטים ברורים ויכולת ייצוא דוחות יחסוך זמן רב בשטח. חפשו מכשירים עם Bluetooth או Wi-Fi לשליחת תוצאות ישירות לטלפון הנייד או למחשב.

שקלו את עמידות המכשיר

עבודה בשטח דורשת מכשיר עמיד. בדקו את דירוג IP (עמידות לאבק ולמים), חוזק המארז ואורך חיי הסוללה. מכשיר שנשבר לאחר מספר חודשי עבודה אינו חסכוני, גם אם מחירו נמוך.

שאלות נפוצות (FAQ)

מה ההבדל בין בודק כבל רגיל לאנליזר LAN?

בודק כבל רגיל מאשר רק שהחיווט תקין ואין נתקים. אנליזר LAN מבצע בדיקה מקיפה של איכות האות, מדידת הנחתה, רעשים בין-גידיים ועוד. הוא מספק תמונה מלאה על יכולת הכבל להעביר נתונים במהירות גבוהה.

האם ניתן לבדוק כבל פעיל (מחובר לרשת)?

חלק מהמכשירים מאפשרים בדיקה של כבל פעיל (Live Wire Detection), אך מרבית הבדיקות המקיפות מחייבות כבל לא מחובר. ודאו שהמכשיר שבחרתם תומך בבדיקה בזמן חיבור אם זה נדרש לכם.

כיצד אדע אם כבל ה-Cat6 שלי עובר בדיקת certification?

יש להשתמש באנליזר LAN מוסמך התומך בתקן TIA-568-C.2 או ISO/IEC 11801. המכשיר יבצע סדרת מדידות ויציג תוצאת PASS או FAIL עבור כל פרמטר. רק מכשירים מאושרים ומכוילים יספקו תוצאות מהימנות לצורך מסירת פרויקט.

מה אורך הכבל המקסימלי שניתן לבדוק?

זה תלוי במכשיר. מכשירי TDR יכולים לבדוק כבלים באורך של מאות מטרים. עבור כבלי Ethernet רגילים, הגבול הוא 100 מטר לפי תקן, ומרבית הבודקים מודדים עד לאורך זה ומעבר לו.

כמה עולה מכשיר בדיקה לכבלי LAN?

המחירים נעים בטווח רחב מאוד. בודקי כבל בסיסיים עולים בין 50 ל-200 שקלים. מכשירים מקצועיים כמו Fluke Networks DSX-600 יכולים לעלות עשרות אלפי שקלים. חשוב להתאים את ההשקעה לתדירות השימוש ולסוג הפרויקטים.

מותגים מובילים בשוק

בשוק מכשירי הבדיקה לכבלי LAN בולטים מספר מותגים מוכרים:

• Fluke Networks – המותג המקצועי המוביל בעולם, ידוע באמינות ובדיוק
• IDEAL Networks – פתרונות מקצועיים במחיר תחרותי
• Klein Tools – כלים איכותיים לטכנאים בשטח
• Pockethernet – מכשיר חכם המתחבר לסמארטפון
• TREND Networks – ידוע במכשירי Scout Pro הפופולריים

טיפים מקצועיים לשימוש במכשיר בדיקה

• כיילו את המכשיר לפני שימוש ובדקו תאריך תוקף הכיול
• שמרו את כבלי הבדיקה (patch cords) של המכשיר בנפרד ואל תשתמשו בהם לחיבורי רשת רגילים
• תעדו את תוצאות הבדיקה ושמרו דוחות לעיון עתידי
• בדקו את הסוללה לפני יציאה לעבודת שטח
• עדכנו את תוכנת הפירמוור של המכשיר באופן קבוע

סיכום

בחירת מכשיר בדיקה לכבלי LAN המתאים לצרכים שלכם היא השקעה שמשתלמת לטווח הארוך. הבנת סוגי המכשירים, הפרמטרים שהם מודדים והתאמתם לסוג העבודה – כל אלה יחסכו לכם זמן, כסף ועוגמת נפש. בין אם אתם טכנאים מתחילים ובין אם מקצוענים ותיקים, הכלי הנכון בידיים הנכונות הוא ההבדל בין איתור תקלה תוך דקות לבין שעות של ניסוי וטעייה.

השקיעו בציוד איכותי, הכירו את יכולותיו לעומק, ותגלו שתשתיות רשת אינן חייבות להיות מקור לכאב ראש – אלא לגאווה מקצועית.
